مهر زنی عمیق بخشی است که از یک ماده خالی مسطح استفاده می کند تا یک یا چند بار در یک ساختار حفره پردازش شود. به عنوان یکی از فرآیندهای اصلی مهر زنی، کشش عمیق فلزی به طور گسترده ای در موارد زیر استفاده می شود: گرد، بشکه، کروی، مخروطی و سایر محصولات غیر منظم با دیواره نازک، که معمولاً با انواع دیگر فرآیندهای مهر زنی ترکیب می شوند، می توانند قطعات فلزی سفارشی را تولید کنند. ساختارهای پیچیده تر

انواع صنایع دستی ورق فلزی عمیق کشیده شده.

از طریق روش های مختلف ترسیم، می توان آن را به موارد زیر تقسیم کرد: مهر زنی عمیق، پردازش کشش عمیق، پردازش ترسیم معکوس و پردازش کشش دیواره نازک.

ترسیم عمیق دقیق:

با استفاده از صفحه فشار قالب، از نیروی پانچ پانچ برای فشار دادن بخشی یا تمام مواد مسطح به داخل حفره استفاده کنید تا یک ساختار حفره ای با کف ایجاد کنید. عمق محصول با جهت کشش عمیق مطابقت دارد.
معمولاً، شکل محصولات با قطر بزرگ مانند دایره و مخروط نیاز به کشش عمیق چندگانه برای بزرگ کردن قطر دارد.

طراحی مجدد عمیق:

هنگامی که عمق طراحی محصول را نمی توان در یک زمان تکمیل کرد، لازم است که قسمت های خالی طراحی از پیش ساخته شده را دوباره ترسیم کنید. با توجه به ویژگی ها و ساختار مواد محصول، عمق کشش را تنظیم کنید تا از کشیدن عمیق مواد جلوگیری شود. می تواند باعث ترک خوردگی و آسیب شود.

ترسیم عمیق معکوس:

هنگامی که محصول پس از کشش عمیق به صورت معکوس کشیده می شود تا به قطر کاهش یافته یا طرح پله ای دست یابد و هنگامی که ماده از بیرون به داخل حفره کشیده می شود، باید از فرآیند کشش معکوس استفاده کنیم.

نقاشی عمیق دیوار نازک

محصول حفره از پیش ساخته شده از طریق فشار پانچ در قالبی با قطر کمتر فشرده می شود و سطح با اصطکاک بین ماده و قالب صاف می شود و ضخامت ناهموار دیوار را از بین می برد و یک اصلاح کلی در سطح بیرونی ایجاد می کند.

طراحی عمیق از 16 شکل و ساختار مختلف.

هنگامی که مواد عمیق کشیده می شوند و در اثر نیروی خارجی تغییر شکل می دهند، اشکال مختلف باید قالب ها و استحکام های متفاوتی را اتخاذ کنند تا اطمینان حاصل شود که مواد به طور یکنواخت عمیق کشیده شده و ضخامت آن ثابت است تا از پارگی موضعی یا نازک شدن جدی جلوگیری شود.

1. طراحی عمیق گرد:

در فرآیند کشش عمیق رایج تر، محصول به عنوان یک کل یک شکل محیطی متقارن محوری ارائه می دهد و ماده به طور یکنواخت روی محیط تغییر شکل می دهد.

مهر زنی نقاشی عمیق دور
مهر زنی نقاشی عمیق دور

2. طراحی عمیق بیضی

اشکالی که به صورت دایره ای متقارن نیستند، در هنگام دریافت فشار، تغییر شکل های متفاوتی خواهند داشت. هنگامی که سطح بزرگتر می شود، تغییر شکل نیز افزایش می یابد و سطح کوچکتر می شود و تغییر شکل کوچکتر می شود.

طراحی عمیق بیضی
طراحی عمیق بیضی

3. طراحی مستطیلی

هنگامی که قطعات مستطیلی با ارتفاع کم عمیق کشیده می شوند، مقاومت کشش عمیق ناحیه ضلع کوتاه بیشتر از ناحیه ضلع بلند است و درجه تغییر شکل نیز افزایش می یابد. بنابراین، هنگام تغییر شکل مواد، باید مکمل مواد را در نظر گرفت و معمولاً به صورت خالی با فلنج در دو طرف طراحی می شود. شکل.

طراحی عمیق مستطیلی
طراحی عمیق مستطیلی

4. طراحی عمیق تپه

تمام هیپوتنوس ها در طی فرآیند مهر زنی از قالب جدا می شوند و تا پایان قالب گیری به قالب نمی چسبند. پس از نصب قالب، قسمت های مختلف ماده حالت های تغییر شکل متفاوتی خواهند داشت.

نقاشی عمیق تپه
نقاشی عمیق تپه

5. طراحی عمیق از نوع تپه

این نوعی شکل دهی عمیق ورق فلزی است که کشش عمیق و شکل دهی انبساط مهر را ترکیب می کند.

طراحی عمیق کروی
طراحی عمیق کروی

6. طراحی عمیق کروی

در ابتدای طراحی عمیق ورق خالی، فقط قسمت بالای پانچ با مواد در تماس است. هنگامی که پانچ مواد را به قالب فشار می دهد، کاملاً با حفره قالب منطبق می شود و ماده دچار تغییر شکل کشش عمیق و شکل کروی می شود. قسمت هایی از مواد نازک و یکنواخت می شوند.

طراحی عمیق کروی
طراحی عمیق کروی

7. طراحی عمیق فلنج

فلنج محصول كشش عمیق ابتدا شبیه فلنجینگ عمیق است. از آنجایی که قسمت تحت فشار خارج از لبه است، اغلب چین و چروک ایجاد می شود، بنابراین محدودیت شکل دهی توسط چروک های فشاری محدود می شود.

طراحی عمیق فلنج
طراحی عمیق فلنج

8. Edge Deep Drawing

كشش عميق خارجي قطعات پيش ساخته كششي عميق براي ايجاد ساختار كششي عميق با ارتفاع كم در لبه ها كه نياز به موادي با پلاستيسيته خوب و مقاومت در برابر كشش عميق دارد و در صورت لزوم در قسمت خالي پيش برش داده مي شود و يا حاشيه طراحي مي شود.

طراحی عمیق لبه

9. طراحی عمیق

قطعات كشش عميق كه معمولاً از حد كشش عميق فراتر مي‌روند، بايد چندين بار در قالب كشش عميق انجام شوند و محصولات با قطر كوچك را مي‌توان با كاهش مستمر قطر شكل‌دهي، كشش عميق كرد. برای محصولات با قطر بزرگ، ابتدا لازم است قسمت زیرین با قطر بزرگ را عمیق بکشید و سپس از طریق مواد خارجی که نه کوتاه و نه بلند است، چندین نقشه عمیق تا عمق طراحی انجام دهید.

نقاشی عمیق عمیق
نقاشی عمیق عمیق

10. طراحی عمیق مخروطی

طراحی عمیق مخروطی ساختار بسیار خاصی است. به دلیل عمق زیاد، نیروی تغییر شکل ماده در هر قسمت متفاوت است. در طول فرآیند کشش عمیق، مواد بسیار مستعد نازک شدن و حتی ترک خوردن هستند. روش ترسیم عمیق مرحله ای می تواند به طور موثر این وضعیت را حل کند. قسمت خالی در مراحل مختلف به داخل استوانه های مختلف کشیده می شود و قطرها به ترتیب بزرگ می شوند. در نهایت، تمام سیلندرها در یک زمان برای تشکیل یک مخروط شکل می‌گیرند که می‌تواند به طور موثری از تنش ناهموار روی مواد جلوگیری کند. پدیده.

طراحی عمیق مخروطی
طراحی عمیق مخروطی

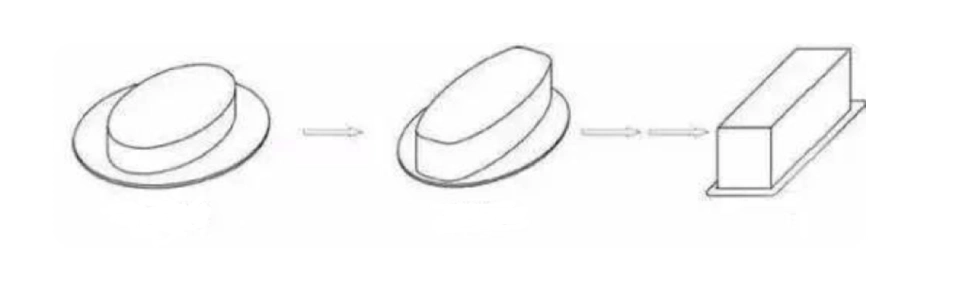

11. طراحی مجدد مستطیلی

برای ترسیم عمیق مستطیل با عمق زیاد، به دلیل اینکه چهار گوشه در طول کشش عمیق زیاد، نیروی کشش عمیق زیادی را تحمل می کنند، پدیده ترک رخ می دهد. با استفاده از ترسیم عمیق انتقالی، می توان با توجه به تغییرات نیرو، قسمت خالی را به چندین شکل انتقالی تقسیم کرد. این اصل شبیه به طراحی عمیق مخروطی است.

طراحی مجدد مستطیلی
طراحی مجدد مستطیلی

12. سطح عمیق کشیده شده است

قسمت فلنج بیرونی دسته فلزی کاهش می‌یابد، و مواد قسمت شکل‌دهی دراز و تغییر شکل می‌یابد تا یک شکل کششی عمیق با شکل سطح منحنی یک دیوار جانبی غیر عمودی ایجاد شود.

طراحی عمیق سطح
طراحی عمیق سطح

13. مرحله شکل گیری نقشه عمیق

کاربرد و ساختار محصول پلکانی، اشکال پلکانی معمولاً بر اساس سطوح مختلف چیده می‌شوند و اشکال در لایه‌ها هر بار به طور جداگانه شکل می‌گیرند تا از ترسیم عمیق بسیار عمیق، شکل پیچیده، تغییر شکل ناهموار و ترک‌خوردگی جلوگیری شود.

نقاشی عمیق مرحله ای
نقاشی عمیق مرحله ای

14. ترسیم عمیق معکوس

این یک نوع کشش عمیق است که به شکل کشش عمیق پیش ساخته می شود و سطح تنش ماده کاملاً کشیده می شود تا برای جلوگیری از چین و چروک موضعی مواد ، کشش عمیق معکوس به شکل خاصی انجام شود.

طراحی عمیق معکوس
طراحی عمیق معکوس

15. نازک کردن طراحی عمیق

عمدتاً برای تغییر ضخامت قسمت ارتفاع قسمت کشش عمیق در طول فرآیند کشش عمیق است. فاصله بین قالب و پانچ کمتر از ضخامت ماده است. هنگامی که محصول در قالب فشرده می شود، محصول و قالب مالیده شده و برش داده می شود تا مواد ساخته شود. نازک شدن، افزایش صافی و دقت سطح. حذف انحراف ضخامت دیوار و تغییر شکل دیوارهای جانبی محصول.

طراحی عمیق نازک کردن
طراحی عمیق نازک کردن

16. نقاشی عمیق پانل

طراحی عمیق پانل برای تشکیل ورق به عنوان یک کل است، شکل سطح پیچیده است، ارتفاع یکنواخت نیست، از جمله کشش عمیق و شکل دهی انبساط، بیشتر در قطعات ورق فلزی خودرو و پوسته تجهیزات استفاده می شود، که به موادی با شکل پذیری خوب نیاز دارد. و مقاومت کشش عمیق

نقاشی عمیق پانل
نقاشی عمیق پانل
